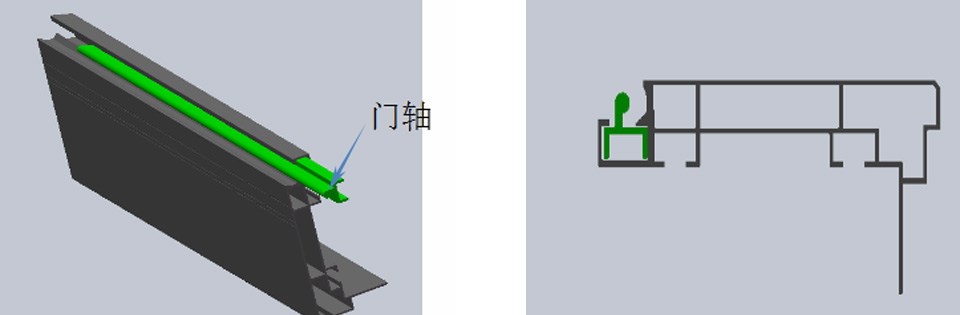

感谢您购买我们的产品，安装滚动灯箱时请仔细阅读此说明书！ 步骤一：【滚动灯箱型材】穿入门轴，注意门轴方向。

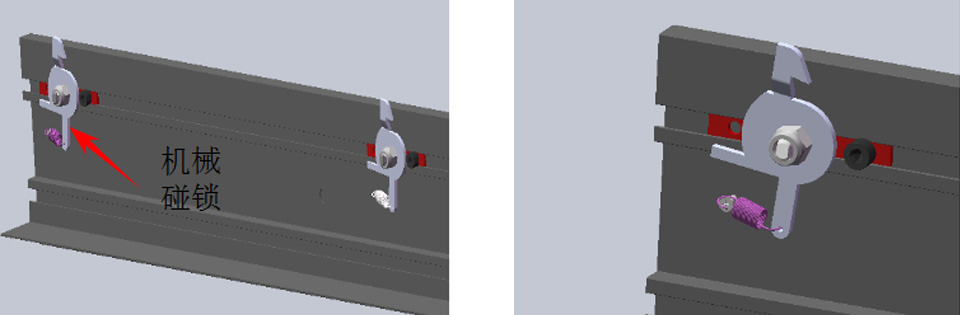

步骤二：如客户选择灯箱底部安装机械碰锁，请参照锁的安装工艺

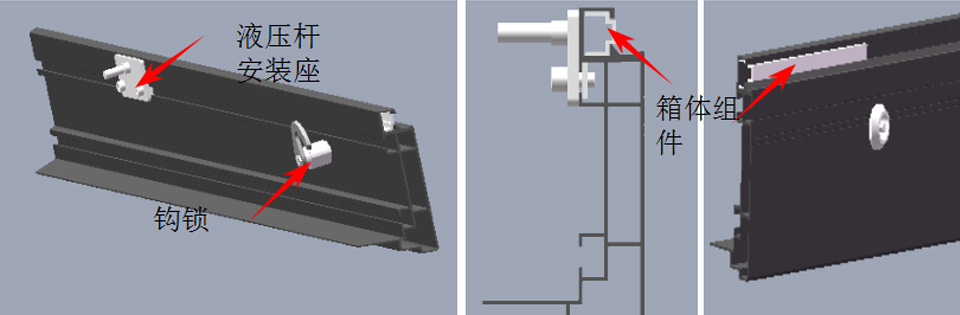

步骤三：将箱体组件穿入型材，液压杆安装座划入滑道，螺丝带紧，两侧对称安装。如客户选择箱体两侧安装钩锁，请参照锁的安装工艺。

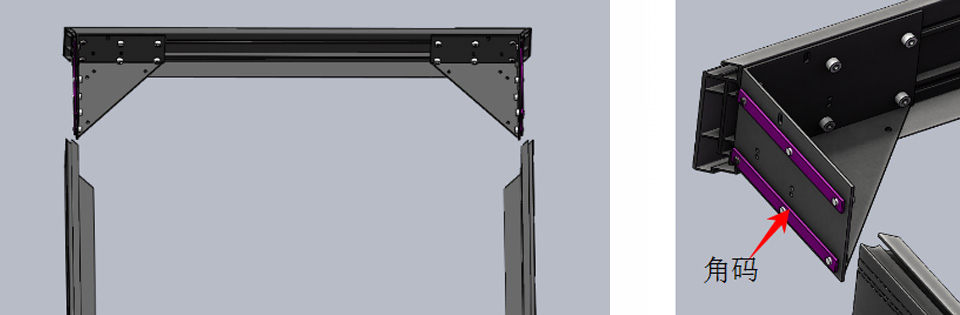

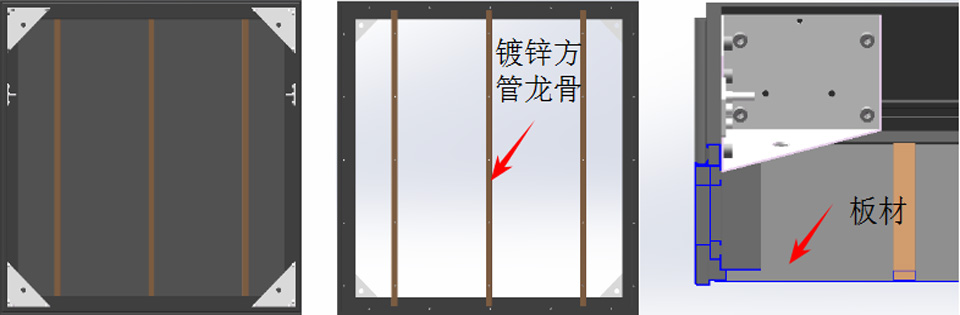

步骤四：拼装框体，插入角码，螺丝紧固。保证拼缝严密，对角误差±1mm去除灯箱外角毛刺，保证尖角处圆滑不伤手。 步骤五：【滚动灯箱背板】安装背板：1.背板尺寸=灯箱外尺-35mm。2.背板材质：PVC板、铝塑板、镀锌板等（可选），螺钉固定(间距100~300mm均布，根据材质调整）固定背板前再次确认灯箱对角线准确。户外灯箱背板与型材连接处用密封胶做防水处理

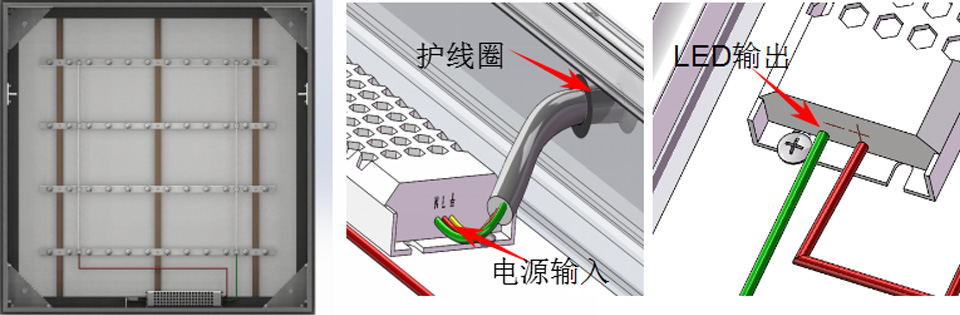

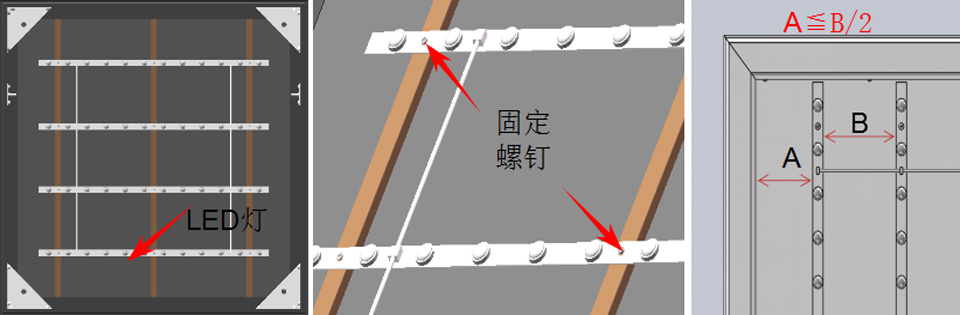

步骤六：【滚动灯箱光源】光源用螺丝固定在矩形管上，矩形管根据灯源的安装孔位置固定。光源选择：漫反射灯条或直条灯或模组户外使用应选择防水系列。灯条间距：根据灯条种类及灯条到画面距离设定。
步骤七：

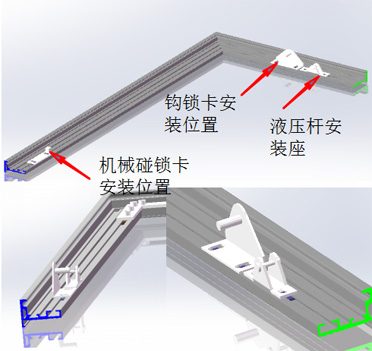

步骤八：将液压杆安装座装入两侧门边框，拧紧螺丝。根据锁具的安装类型装入相对应的卡座，左右对称。门体角码组装成型
步骤九：将角码插入门体滑道，带紧螺丝，保证拼缝严密，对角误差±1mm去除灯箱外角毛刺，保证尖角处圆滑不伤手。(户外灯箱型材拼缝处，提前涂抹透明玻璃胶增加防水性能)

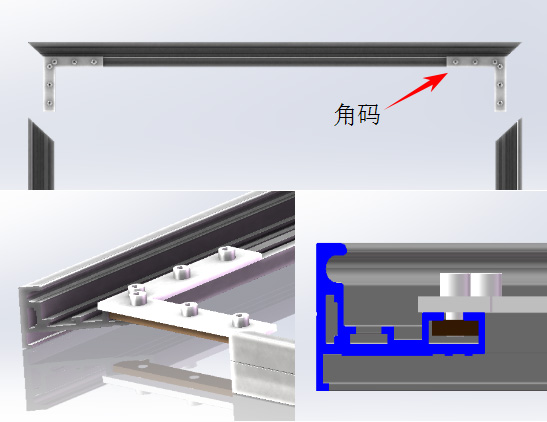

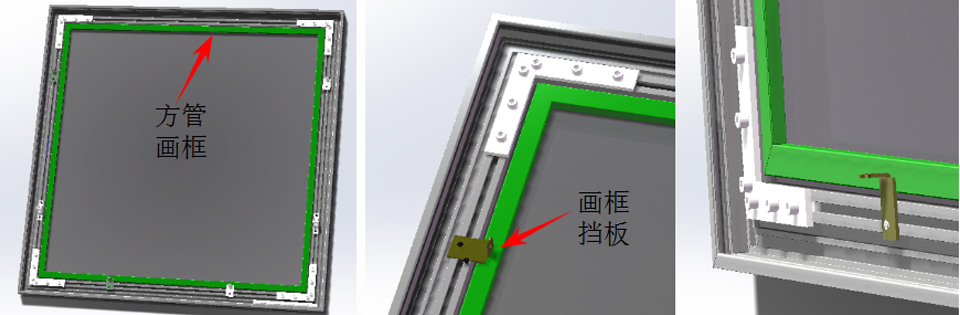

步骤十：画框使用20*10*1.5mm或30*15*1.5mm（根据灯箱尺寸大小选择）矩形管焊接成型，画框外尺寸=门体外框尺寸-118mm。画框居中放置。

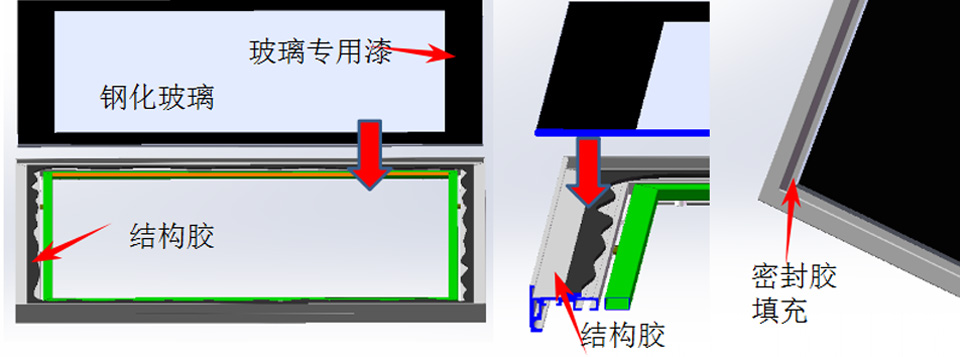

步骤十一：玻璃厚度6~8mm，玻璃尺寸=门体外框尺寸-（11~12）mm。结构胶均匀涂抹在铝型材面框上，玻璃烤漆面与结构胶和型材粘贴，玻璃与型材缝隙用密封胶填充装饰，玻璃烤漆面80~100mm（根据画框材料选择）。结构胶未彻底干透前请勿移动，以防变形
步骤十二：灯箱固定方式，结合固定基材选择，如实体墙面应选择膨胀丝系列，装饰板系列应选择木纹螺丝系列，玻璃幕墙应选择双面胶加结构胶粘贴，钢结构应选用燕尾自攻丝系列（本实例为实体墙体墙面）采用膨胀丝：保证灯箱安装位置水平的前提下，直接透过灯箱角码的固定孔，打眼固定。

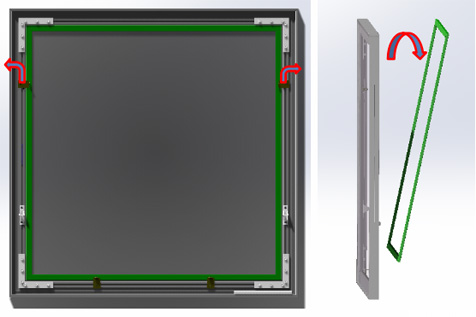

步骤十三：组装灯箱，将门体倾斜10°，门体由上向下挂入箱体门轴。

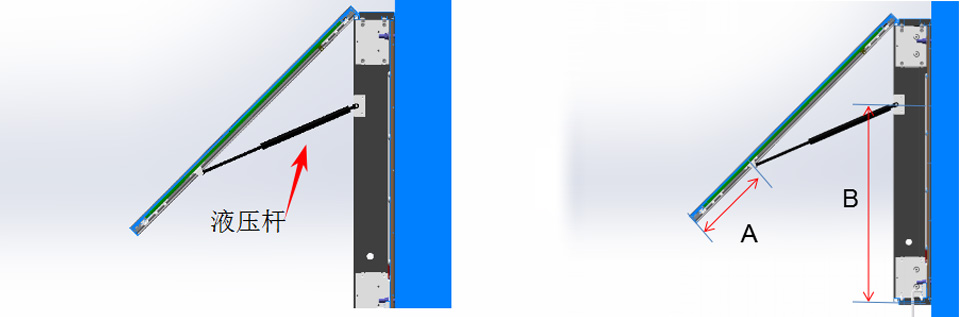

步骤十四：安装液压杆，必须要注意箱体固定座在上，门体固定座在下，防止门体脱落。 型号60CM液压杆B=A+40cm 型号80CM液压杆B=A+52cm

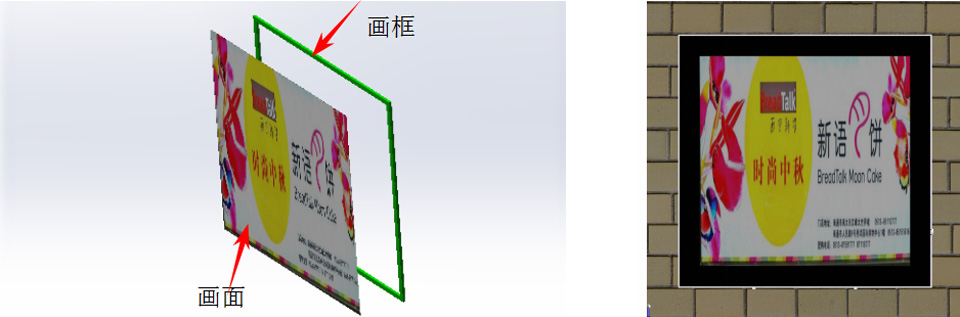

步骤十五：【滚动灯箱画面】主体安装完成试验光源电源，调试正常工作后，安装画面，将画面粘贴在画框上，装入灯箱。组装完成。

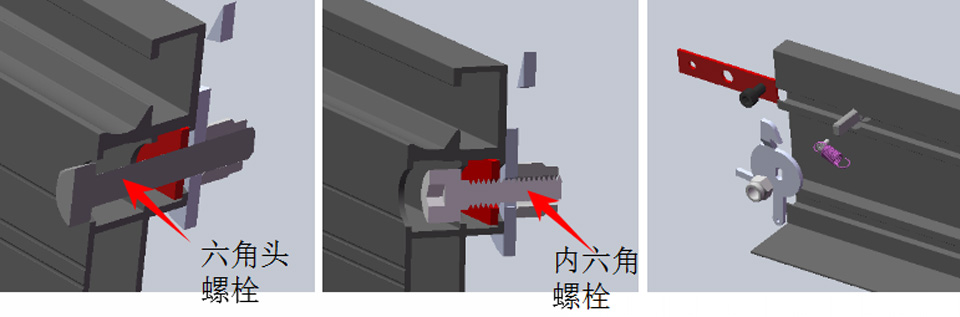

附件：安装机械碰锁（客户选择）
附件：将液压杆安装座装入两侧扣盖，拧紧螺丝。根据锁具的安装类型装入相对应的卡座。
|
